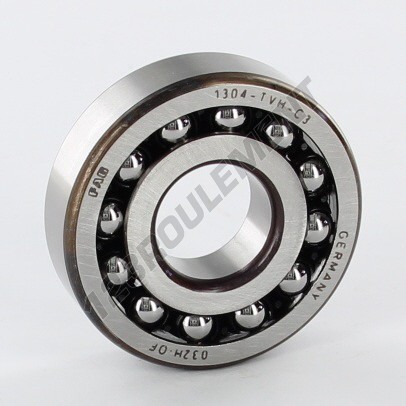

Roulement à rotule sur billes 1304-TVH-FAG

Qu’est qu’un roulement à rotule ?
Un roulement à rotule, ou roulement oscillant est un roulement qui est capable d’accepter que l’axe soit légèrement désaxé. Ces roulements sont régulièrement localisés dans des broyeurs ou machines agricoles, régulièrement placés dans un paliers de type « fonte SN », avec une rondelle de calage et des joints d’étanchéité spécifiques à ces paliers. Attention, il existe 2 variantes importantes : • Le roulement à alésage cylindrique, qui sera monté ajusté directement sur l’axe, en force
• Le roulement à alésage conique, monté avec un manchon de serrage, sur un axe plus petit que l’alésage de base du roulement. L’alésage conique est indiqué par la lettre « K » dans la référence.
Que veut dire la lettre « K » dans la référence ?
La lettre K signifie que le roulement a un alésage conique. Il devra donc presque systématiquement être monté avec un manchon conique. Attention, ce roulement se monte généralement sur un axe de 5mm de moins que la dimension indiquée pour le roulement.
